什么是储能式螺柱焊？（储能式螺柱焊的工作原理）
- 2016-01-11 14:31:31
- sawchina
- 13829
- 最后编辑：孙辉 于 2016-01-15 15:46:43
- 分享链接
储能式螺柱焊又被称为电容放电螺柱焊，设备首先将预先设置好的能量额度充入电容中，随后焊接时，能量从电容中一次性全部释放出来，用于焊接，焊接时间为1-3毫秒。
由于能量并不能源源不断地提供，所以储能式螺柱焊的焊接能力有限，一般用于焊接直径为3-10毫米的螺柱。
储能式螺柱焊的特点
| 焊接特性 | 产生影响 | |
| 电源规格： | 220V，50Hz | 使用方便，常规电源即可驱动 |
| 焊接时间： | 1-3毫秒，不可调 | 发热量小，穿透性差，板材几乎不变形 |
| 瞬间电流： | 大 | 可焊低碳钢冷轧板，不锈钢，铝，黄铜板材 |
| 熔池深度： | 最浅 | 1. 不适合在热轧钢板上焊接螺柱 2. 在较薄的板材上焊接强度高 |
| 最小板厚： | 螺柱直径的1/10 | |
| 背面印痕： | 最小 | 适合较薄的板材焊接 |
焊接方式
储能式螺柱焊分为两种不同的焊接方式：压力式螺柱焊和提升式螺柱焊。
| 压力式螺柱焊 | 提升式螺柱焊 | |
| 使用焊机： | CD1501 / CD2301 / CD3101 | |
| 使用焊枪： | C08螺柱焊枪 | CA08螺柱焊枪 |
| 焊接材质： | 低碳钢、不锈钢、黄铜、铝 | 低碳钢、不锈钢、铝（强度高） |
| 焊接时间： | 2-3毫秒 | 1毫秒 |

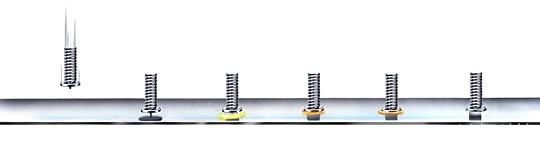

压力式螺柱焊工艺流程
压力式螺柱焊工艺流程较为简单：
1. 焊枪垂直于工件将螺柱紧压在工件上
2. 电容开始放电，瞬间大电流将螺柱尖端熔化，同时工件表面熔化，形成熔池
3. 在焊枪压力作用下，螺柱垂直向下浸入熔池
4. 熔池冷却，焊接完成

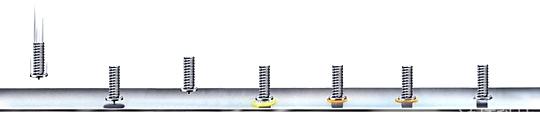

提升式螺柱焊工艺流程
提升式螺柱焊与压力式螺柱焊不同之处，在于在电容开始放电之前，焊枪先将螺柱提升一个高度，随后释放，在弹簧力作用下加速向下冲击，焊钉浸入熔池的速度更快，焊接时间更短。
由于提升式螺柱焊的这个特性，在铝钉焊接时，可大幅减少熔池内气孔的产生，使铝钉焊接的强度更高，因此非常适合于铝钉的焊接。
